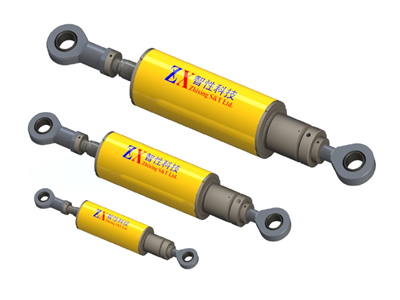

簡介
黏滯阻尼器簡稱VFD,是一種速度相關型阻尼器。一般由關節軸承、缸筒、活塞桿、導向結構、端板及填充液體組成。當兩個關節軸承發生相對運動時,強迫填充液在阻尼器內部劇烈的摩擦和碰撞產生阻尼力。建筑結構與黏滯阻尼器牢固連接后,由地震或風荷載導致的結構相對位移會引起上述的相對變形,從而使阻尼器產生阻尼力。進入到結構中的部分振動能量通過該阻尼力的作用轉移到阻尼器中并最終耗散掉。
產品特點
1、減小結構應力。通過增加結構阻尼比,可同時降低結構應力和位移,保證結構在地震作用下的安全。
2、安裝方便、經濟實用。阻尼器結構緊湊、尺寸靈活多樣,可根據結構實際情況選擇合適的尺寸和安裝型式,節省安裝時間和材料,降低安裝成本。
3、應用簡單、方便設計。黏滯阻尼器為速度相關型,其阻尼力與結構應力反相,安裝后不會增加結構負擔,便于結構設計。
4、減震效果好。黏滯阻尼器能夠?qū)⒈豢亟Y(jié)構的阻尼比增加20%~50%,從而大幅度降低結構的位移響應和應力水平。
5、可廣泛用于建筑結構、橋梁結構及精密設備的減振控制。

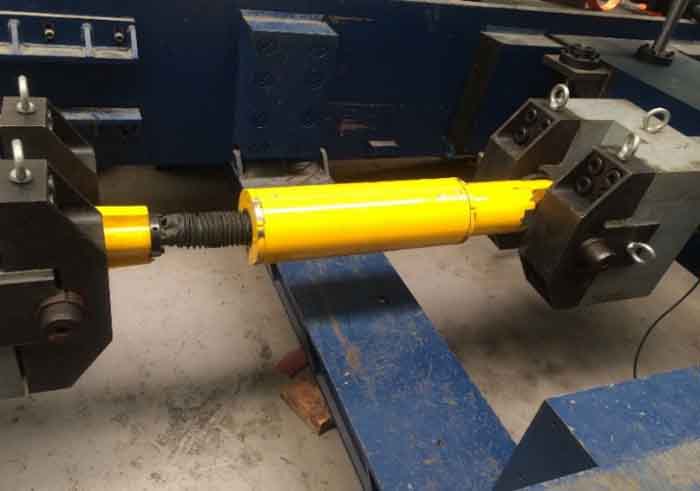

性能測試
黏滯阻尼器性能指標及檢測方法應滿足《建筑結構抗震規范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中6.2和7.2的規定。
黏滯阻尼器產品檢驗方法按照《建筑結構抗震規范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中第8條和第9條的規定執行。

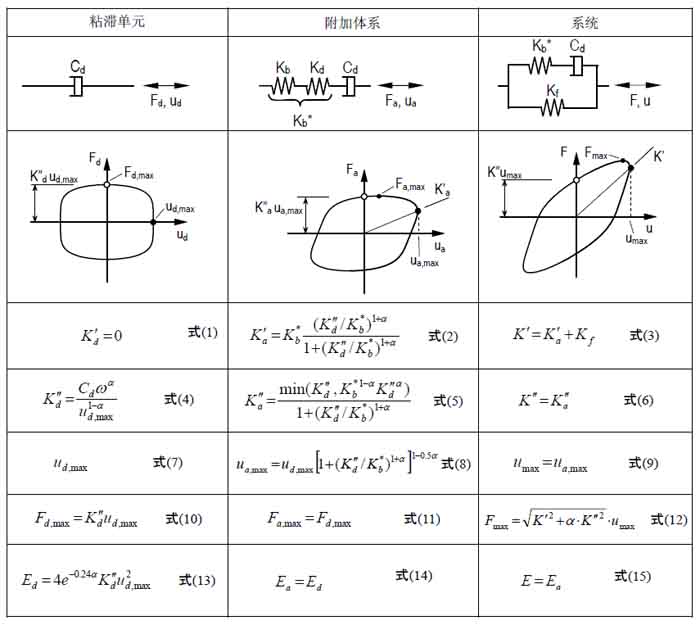

分析模型
將阻尼器應用于結構或者進行相關數值計算時,需要考慮連接件對阻尼器性能的影響。阻尼器與連接件串聯構成附加體系,附加體系與主結構并聯構成整個減震結構。
